Capas: la memoria de búfer con 1 intercambiador de calor

Almacenamiento intermedio estratificado SPSR: solución de almacenamiento eficiente para sistemas de calefacción, energía solar y combustibles sólidos

Descripción general del producto

El depósito de inercia estratificado SPSR es un acumulador de agua caliente de construcción robusta para sistemas de calefacción, sistemas solares térmicos y plantas de cogeneración. Combina un diseño estable con tecnología estratificada integrada y un intercambiador de calor de tubos lisos con soldadura permanente, lo que garantiza una alta eficiencia del sistema y una estratificación fiable del caudal de retorno.

Construcción y materiales

El tanque y el intercambiador de calor de tubos desnudos están fabricados en acero S235JRG2 de alta calidad, conforme a las normas DIN 4753 y EN 12897. El interior se deja sin acabado y la carcasa exterior está imprimada. El tanque de almacenamiento se asienta firmemente sobre un anillo de base. El tanque está diseñado para una presión máxima de funcionamiento de 5 bar y cuenta con dos tomas para cartuchos de calentamiento eléctrico.

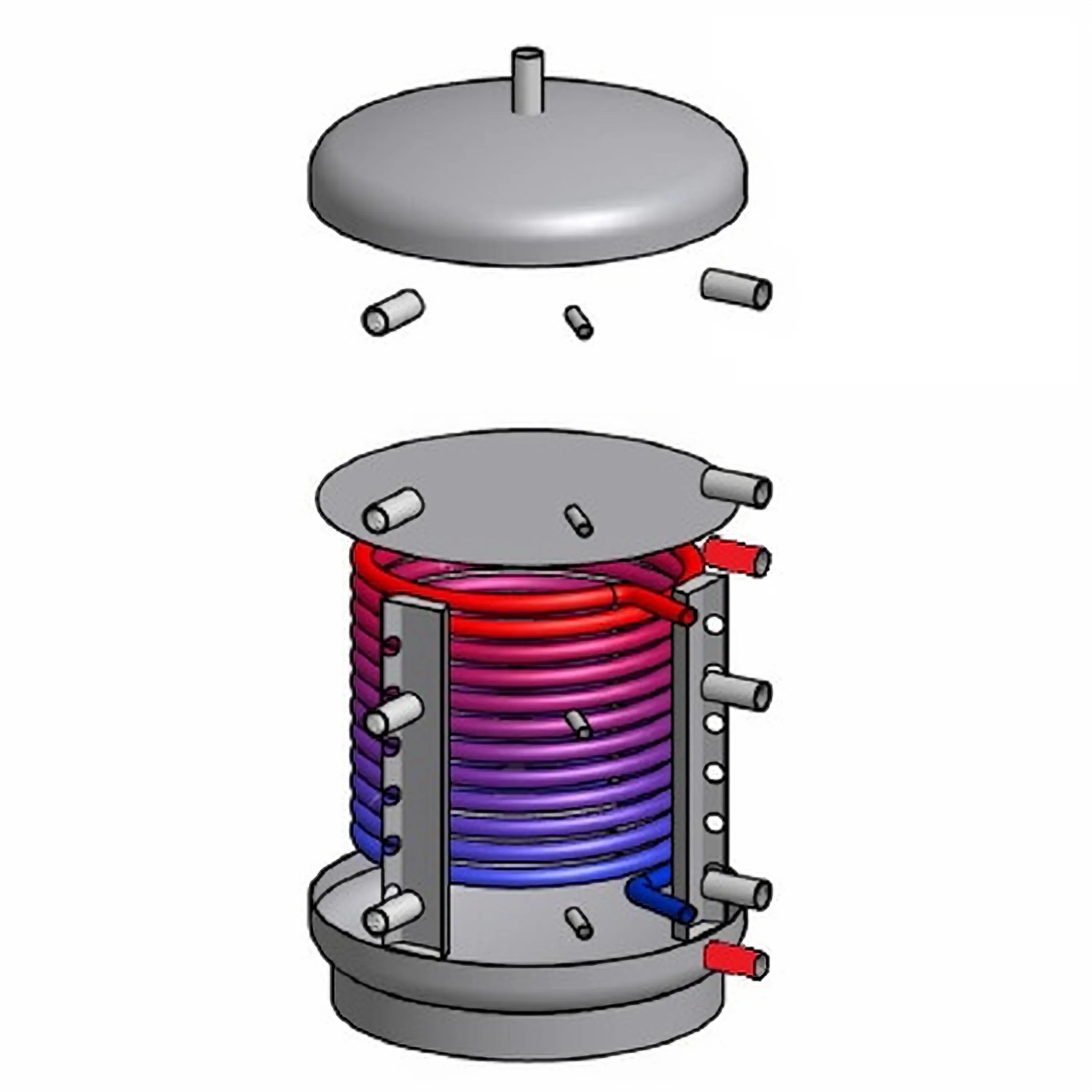

Tecnología de capas e intercambiadores de calor

Para optimizar la estratificación, se integran canales de estratificación en el tanque de almacenamiento y se suelda una placa de estratificación. Estos componentes reducen la mezcla y mejoran la estratificación térmica, aumentando así la cantidad de calor aprovechable. El intercambiador de calor de tubos lisos, soldado permanentemente, garantiza un intercambio de calor eficiente para los circuitos solares y de calefacción.

Conexiones y facilidad de instalación

La disposición de conexión en ángulo de 90° facilita la instalación y conexión de múltiples tanques de almacenamiento intermedio. Esto permite configuraciones compactas del sistema y un acoplamiento sencillo. La disposición de las conexiones y el anillo base simplifican la instalación y el mantenimiento posterior.

Variantes de aislamiento – EPS AirPor® gris

El aislamiento de espuma de poliestireno gris EPS AirPor® está disponible en 100 mm (clase de eficiencia C) y 130 mm (clase de eficiencia B). Este aislamiento combina EPS con una capa adicional de vellón y una mezcla de nanopartículas de grafito, lo que reduce significativamente la pérdida de calor gracias a una mayor reflexión térmica.

Gracias a su construcción ligera y de ajuste preciso, el aislamiento es de rápida instalación, mecánicamente robusto y 100 % reciclable. El espesor total del aislamiento, así como el aislamiento adicional del suelo y el techo, garantizan un importante ahorro energético durante su funcionamiento.

Variante de aislamiento: espuma superrígida de PU

El aislamiento de espuma superrígida de PU de 150 mm de espesor (para tanques de 600 a 1000 l) combina un excelente aislamiento con una camisa de PS RAL 9006 y una regleta de terminales para una fácil instalación. Un vellón de fibra de poliéster de 10 mm evita las pérdidas por convección en la pared, la tapa y los manguitos del tanque.

Con una conductividad térmica de aproximadamente 0,023 W/mK y una clase de eficiencia A, este aislamiento ofrece el mejor rendimiento de aislamiento de la gama y, además, es reciclable y respetuoso con la piel.

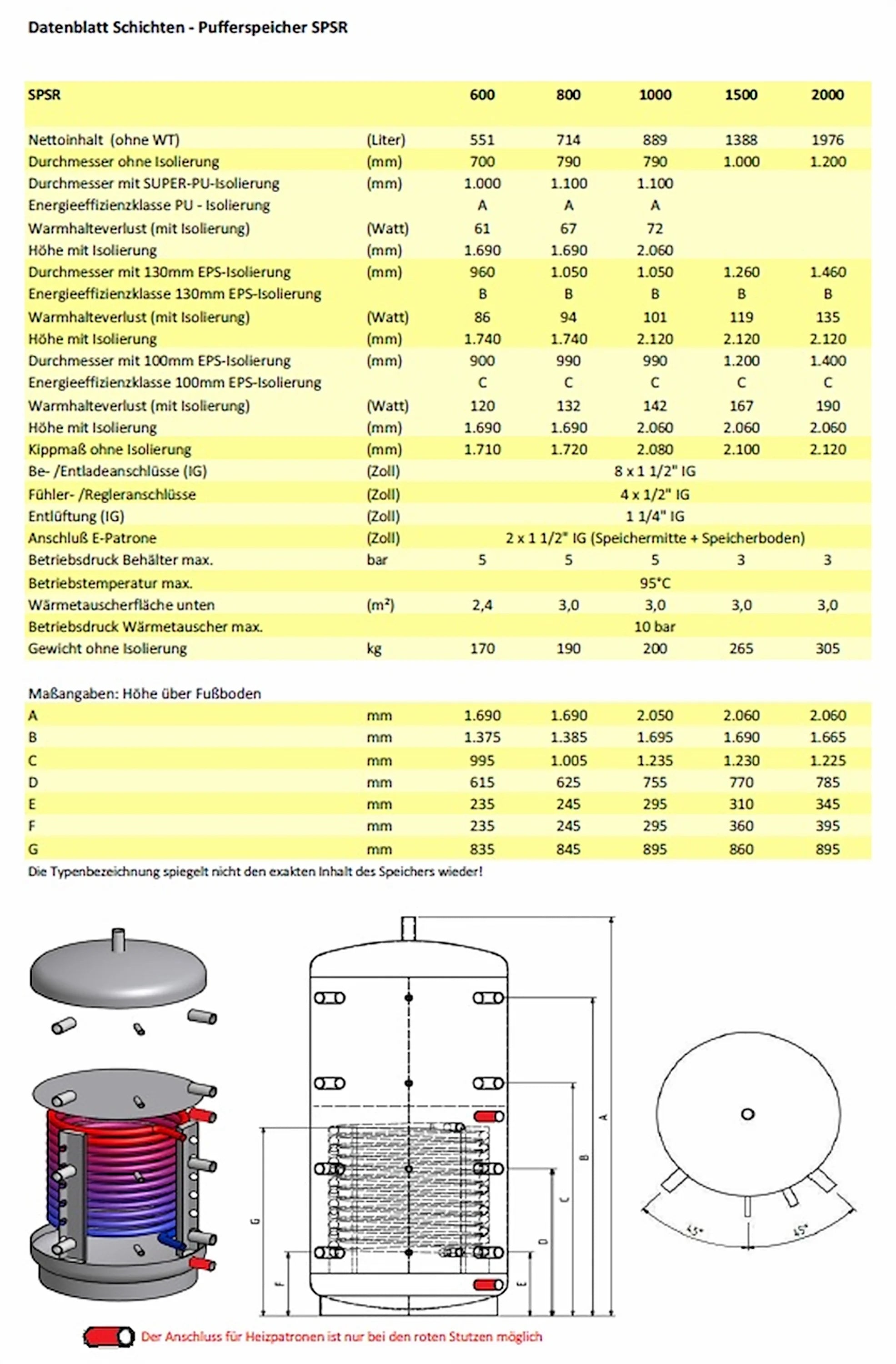

Datos técnicos y equipamiento

El SPSR está equipado con canales de estratificación, una placa de estratificación y un intercambiador de calor de tubo liso de instalación fija. Otras características incluyen un interior sin tratar y un exterior imprimado, dos tomas para cartuchos calefactores eléctricos y un diseño para una presión de funcionamiento de hasta 5 bar.

Ventajas y áreas de aplicación

La combinación de tecnología de estratificación específica, construcción de acero de alta calidad y un aislamiento eficaz aumenta la eficiencia de los sistemas de calefacción y reduce la pérdida de calor. Sus aplicaciones incluyen sistemas de calefacción, calderas de combustible sólido, sistemas solares y plantas de cogeneración, así como sistemas de energía combinada basados ​​en una estratificación de temperatura fiable.

Medio ambiente, seguridad y normas

Los materiales utilizados son respetuosos con el medio ambiente y en gran parte reciclables.Los materiales de aislamiento cumplen con los requisitos habituales de protección contra incendios (DIN 4102 B2) y con los requisitos de conductividad térmica según DIN EN 12667, lo que significa que el tanque de almacenamiento cumple con altos estándares de seguridad y ecológicos.

Selección, instrucciones de instalación y servicio

Seleccione la capacidad de almacenamiento y la variante de aislamiento adecuadas para las necesidades de su sistema; la disposición estandarizada de los manguitos facilita la integración. Para un rendimiento óptimo, se recomienda la instalación profesional por parte de personal capacitado y la consideración de las configuraciones de conexión durante la planificación del sistema.

Volumen de suministro

• Tanque de almacenamiento estratificado con 1 intercambiador de calor a su elección
• incluido el aislamiento seleccionado
• Asamblea &instrucciones de funcionamiento del amplificador
