Vytápěcí kazeta topné tyče 9 kW ag 1½ „s izolačním separačním nouzovým vytápěním

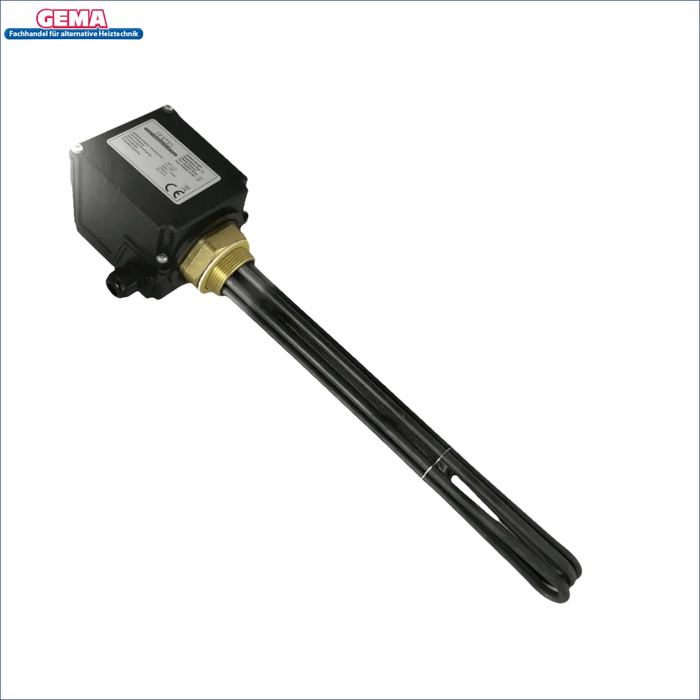

Topná patrona 9 kW AG 1½" – Elektrické topné těleso s izolačním oddělením

Oblasti použití a kompatibilita

Topný článek s vnějším závitem 1½" o výkonu 9 kW je ideální pro vyrovnávací nádrže, zásobníky teplé užitkové vody a solární zásobníky, kde je třeba ohřívat vodu nebo smaltované nádoby. Díky standardnímu vnějšímu závitu 1½" se elektrický topný článek snadno instaluje do většiny běžných armatur zásobníků.

Ať už v topném systému, pro solární záložní ohřev nebo pro ohřev teplé vody – tento topný článek nabízí všestranné řešení pro soukromé i komerční aplikace.

Výkonnostní data a technologie

S jmenovitým výkonem 9 kW dodává topné těleso vysokou tepelnou energii při provozním napětí 3–400 V. Instalační délka je... 720 mm, přičemž přibližně 120 mm od těsnicí plochy zůstává nezahřáté, aby se zabránilo teplotnímu poškození v připojení zásobníku.

Plynulé nastavení teploty od 30 do 75 °C umožňuje přesnou regulaci teploty vody a přispívá k energetické účinnosti celého systému.

Termostaty a bezpečnost

Integrovaný regulátor umožňuje pohodlné nastavení cílové teploty. Navíc je na 98 °C instalován pevný bezpečnostní omezovač teploty (STB), který spolehlivě zabraňuje přehřátí a zajišťuje tak maximální provozní bezpečnost.

Materiály a ochrana proti korozi

Topná patrona je vybavena izolační bariérou, která zabraňuje korozi mezi elektrickým topným tělesem a vodou. Plášť trubky je vyroben z materiálu Incoloy 825 (materiál 2.4858), který nabízí vynikající odolnost vůči agresivním médiím.

Mosazná hlava šroubu a robustní pouzdro z ABS plastu doplňují vysoce kvalitní zpracování a zaručují dlouhou životnost i při nepřetržitém provozu.

Instalace a snadné použití

Díky stupni krytí IP54 je topný článek chráněn před stříkající vodou a je vhodný pro použití ve vlhkém prostředí. Snadná instalace do stávajícího vnějšího závitu 1½" umožňuje rychlou instalaci a bezproblémovou výměnu starých topných článeků.

Technické údaje

• Výkon: 9 000 wattů
• Napětí: 400V
• Použití: smaltované nádoby
• Nevyhřívaná délka: 120 mm
• Instalační délka: 720 mm
• Stupeň krytí: IP54
• Maximální provozní tlak: 10 barů
• Regulace teploty: 30 - 75 °C
• Bezpečnostní omezovač teploty: 98 °C
• Připojení: 1 1/2" AG

Rozsah dodávky

• 1 x topné těleso 9 kW
• 1 x ploché těsnění
• Shromáždění && Uživatelská příručka

Stáhnout

• Datový list
• Uživatelská příručka
